Alpha JP-500

Giới thiệu chung: vai trò & lợi ích trong ngành

Sự dịch chuyển từ in stencil truyền thống sang công nghệ jet printing/dispense tốc độ cao đang mở ra một kỷ nguyên mới cho lắp ráp SMT linh hoạt, đặc biệt trong giai đoạn NPI, prototyping, sửa đổi ECN nhanh và sản xuất đa mã. Alpha JP-500 được phát triển dành riêng cho nền tảng phun kem hàn (jetting), cung cấp độ ổn định lưu biến tuyệt vời, khả năng tạo vi giọt (microdot) đồng đều và hiệu năng ướt mạnh, từ đó giúp doanh nghiệp giảm thời gian đổi mẫu, cắt chi phí stencil và nâng cao first-pass yield (FPY) trên những bảng mạch phức tạp.

Sự cần thiết của sản phẩm

Khi mật độ linh kiện tăng, khẩu độ pad ngày càng nhỏ, bố trí linh hoạt và nhu cầu “không cần stencil” ở các vùng đặc thù (như quanh shield, dưới khối connector) trở nên cấp thiết. Nhiều loại kem hàn in stencil không phù hợp để phun tia do độ nhớt, độ đàn hồi và độ ổn định hạt chưa tương thích với cơ chế tạo xung của đầu phun. JP-500 đáp ứng trọn vẹn những yêu cầu này, cho phép phun chính xác điểm – vệt – đường bao với độ lặp lại cao, ngay cả trên chu kỳ vận hành dài.

Alpha JP-500 là gì?

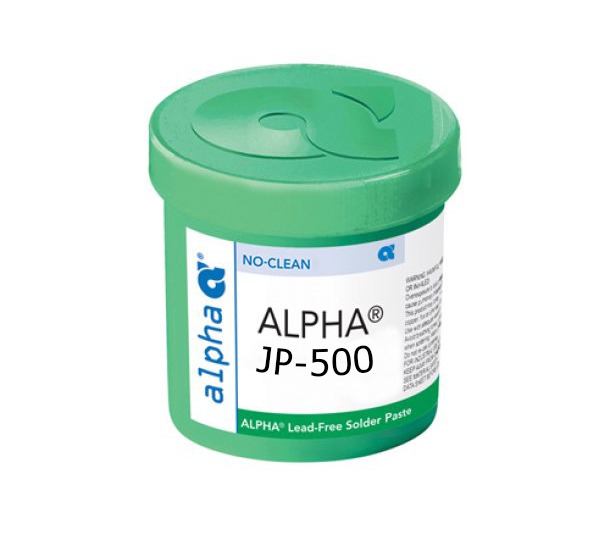

Alpha JP-500

Alpha JP-500 là kem hàn no-clean tối ưu cho jet printing/dispense bằng đầu phun piezo/nhiệt trên các hệ máy phổ biến. Sản phẩm hướng đến tạo microdot đồng nhất từ vài chục nano-lít đến hàng trăm nano-lít, phù hợp fine pitch của CSP, μBGA, QFN rìa mảnh, cũng như bơm bù cục bộ (selective add-on) thay cho in lại stencil toàn bộ. Dư lượng sau hàn mỏng, trong, ít bám bụi, hỗ trợ kiểm tra AOI/X-Ray và ngoại quan sáng đẹp. JP-500 tương thích hợp kim không chì (SAC305, SAC0307…) và có chì (Sn63/Pb37) tùy cấu hình đặt hàng.

Thành phần & thông số kỹ thuật

Alpha JP-500 bao gồm bột hợp kim phân bố hạt mịn, flux hệ nhựa/axit hữu cơ yếu với chất hoạt hóa cân bằng, và hệ dung môi – phụ gia lưu biến thiết kế riêng cho cơ chế phun.

Lưu ý: Thông số thực tế phụ thuộc đầu phun, nhiệt độ buồng, áp lực và profile nhiệt; khi triển khai, vui lòng tham khảo TDS, SDS/MSDS và hướng dẫn của nhà sản xuất thiết bị.

Công nghệ & thiết kế công thức

Khác với kem hàn cho stencil, Alpha JP-500 chú trọng jet-ability: độ nhớt – đàn hồi – ứng suất chảy được “khóa” trong cửa sổ hẹp để tạo giọt rời rạc, không đuôi, không sợi. Tốc độ bay hơi dung môi được tối ưu theo nhịp preheat – soak – reflow nhằm duy trì độ ẩm bề mặt cho đến khi hợp kim chảy, qua đó tăng năng lượng làm ướt, giảm bi thiếc và hiện tượng head-in-pillow (HIP) ở BGA. Sự phân tán hạt hợp kim mịn và đồng đều giúp duy trì kích thước giọt ổn định, hạn chế tắc vòi, kéo dài thời gian vận hành giữa các lần bảo trì đầu phun.

Khác biệt so với sản phẩm tương tự

• Phun vi giọt chính xác: microdot đồng đều, mép gọn, độ lặp lại cao trong ca dài.
• Tương thích nhiều đầu phun: hỗ trợ piezo/nhiệt với dải tham số rộng, giảm thời gian tinh chỉnh.
• Kiểm soát khuyết tật: xu hướng low-voiding, giảm bi thiếc, hạn chế HIP trên BGA nhỏ.
• Dư lượng sạch: trong, mỏng, dễ quan sát ngoại quan, tối ưu AOI/X-Ray.

Đặc tính nổi bật & lợi ích

• Linh hoạt quy trình: thêm kem cục bộ, vá “thiếu kem” sau AOI, phủ đường bao quanh shield mà không cần đổi stencil.
• Rút ngắn NPI: không phải đặt stencil mới, thay đổi thiết kế giọt/phủ chỉ bằng phần mềm.
• Tối ưu chi phí: giảm phế stencil, tiết kiệm thời gian set-up, nâng FPY.
• Hiệu năng ướt cao: mối hàn sáng, đều; tăng độ phủ ở vùng có khối lượng nhiệt lớn.

Độ bền, chịu nhiệt & hiệu năng

Với SAC305, đỉnh reflow thường 235–250 °C; với Sn63/Pb37, 205–215 °C (tùy PCB/mật độ linh kiện). JP-500 duy trì hình học giọt đến trước điểm chảy, giảm slump, đảm bảo hợp nhất đồng đều. Dư lượng sau hàn có xu hướng ít hút ẩm, độ dẫn ion thấp khi tuân thủ quy trình no-clean, hỗ trợ tin cậy dài hạn cho sản phẩm tiêu dùng, công nghiệp và một số ứng dụng ô tô theo yêu cầu nhà máy.

Chứng nhận & tiêu chuẩn

Sản phẩm hướng tới đáp ứng yêu cầu môi trường – an toàn vật liệu như RoHS; phân loại theo tiêu chuẩn kem hàn/trợ hàn (J-STD-005/J-STD-004 ở phiên bản tương ứng) tùy biến thể hợp kim. Bộ hồ sơ MSDS/SDS, TDS, COA cung cấp theo lô phục vụ nghiệm thu và truy xuất nguồn gốc.

Ứng dụng thực tế & ngành sử dụng

• Jet printing/dispense cục bộ: bù kem ở pad thiếu sau AOI, phủ đường bao quanh shield.
• Fine pitch μBGA/CSP/QFN: tạo microdot đồng đều cho pad siêu nhỏ.
• Bo công suất & pad nhiệt: bơm tăng cường vùng cần low-voiding.
• Ngành áp dụng: điện tử tiêu dùng, công nghiệp, viễn thông, IoT, và ô tô (theo chuẩn nhà máy).

Ví dụ: Trong dự án smartphone, JP-500 cho phép phun bù kem tại các pad μBGA 0,3–0,4 mm pitch mà không phải in lại; ở module công suất QFN, điều chỉnh soak phối hợp với JP-500 giúp giảm rỗ khí, cải thiện truyền nhiệt trong thử nghiệm chu kỳ nhiệt – ẩm.

Tại sao nên mua tại Alpha.io.vn?

• Chính hãng & đầy đủ hồ sơ: cung cấp MSDS/SDS, TDS, COA theo lô.
• Tư vấn tích hợp thiết bị: khuyến nghị đầu phun, đường kính vòi, nhiệt độ buồng, áp lực và biên dạng xung.
• Hỗ trợ hiện trường: đồng hành chạy thử, tinh chỉnh thông số phun – reflow để đạt FPY cao.
• Dịch vụ linh hoạt: hỗ trợ mẫu thử, giao nhanh, gợi ý vật tư đi kèm (flux, chất vệ sinh, dây hàn).

Alpha.io.vn cam kết đồng hành dài hạn giúp khách hàng rút ngắn thời gian NPI, ổn định sản lượng và tối ưu tổng chi phí sở hữu.

So sánh với giải pháp trên thị trường

• So với kem hàn stencil dùng “tạm” cho jet: JP-500 cho biên giọt gọn, ít tắc vòi, độ lặp lại cao hơn.
• So với kem hàn hoạt tính quá mạnh: JP-500 để lại dư lượng sạch, thân thiện AOI/X-Ray, giảm rủi ro ăn mòn.
• So với giải pháp dispense gel/flux: JP-500 cung cấp cả kim loại & flux trong một bước, tạo mối hàn bền hơn.

Hướng dẫn sử dụng

1. Lưu trữ: bảo quản theo nhiệt độ khuyến nghị; trước khi dùng cho về nhiệt độ phòng để tránh ngưng tụ ẩm.
2. Chuẩn bị đầu phun: chọn nozzle thích hợp (ví dụ 80–150 μm), cài đặt nhiệt độ buồng/đầu phun theo TDS.
3. Thiết lập xung phun: tối ưu biên dạng xung, áp lực và khoảng cách để đạt kích thước giọt mục tiêu; kiểm tra độ lặp lại trên coupon.
4. Phủ & đặt linh kiện: lập đường chạy (path) microdot/micro-line; kiểm soát thời gian hở và điều kiện ẩm.
5. Reflow: áp dụng hồ sơ 3–4 vùng; cân nhắc soak để giảm voiding ở pad nhiệt.
6. Sau hàn: kiểm tra AOI/X-Ray; làm sạch nếu tiêu chuẩn nội bộ yêu cầu dù sản phẩm là no-clean.
7. An toàn: sử dụng PPE, thông gió tốt, xử lý chất thải theo SDS.

Thời gian sử dụng & chính sách hỗ trợ

Hạn dùng in trên nhãn theo lô. Sau khi mở, nên dùng trong khung thời gian khuyến nghị để đảm bảo đặc tính phun – ướt. Là vật tư tiêu hao, chính sách hỗ trợ/đổi trả áp dụng khi lỗi do nhà sản xuất, hàng chưa sử dụng và bao bì còn nguyên vẹn theo điều kiện của Alpha.io.vn.

Chứng từ kèm theo & ưu đãi

Khi mua tại Alpha.io.vn, khách hàng nhận đầy đủ MSDS/SDS, TDS, COA theo lô; được tư vấn tối ưu tham số phun – reflow và hỗ trợ kỹ thuật hiện trường trong giai đoạn chạy thử. Ưu đãi áp dụng theo số lượng/đơn định kỳ.

Kết luận & kêu gọi hành động

Nếu bạn cần kem hàn jetting ổn định, tạo microdot chính xác, dư lượng sạch và hiệu năng ướt cao để rút ngắn NPI và tối ưu sản xuất linh hoạt, Alpha JP-500 là lựa chọn đáng cân nhắc. Hãy liên hệ đội ngũ kỹ thuật tại Alpha.io.vn để được tư vấn cấu hình hợp kim, kích cỡ hạt, nozzle và hồ sơ nhiệt phù hợp, cũng như nhận báo giá tối ưu cho dây chuyền của bạn.
